Functies

Alles om een installatie te tekenen en het dossier op te maken

Een project bouwt u op in vier stappen. Elke stap wijzigt alleen zijn eigen laag van het project, en de documenten volgen uit het geheel.

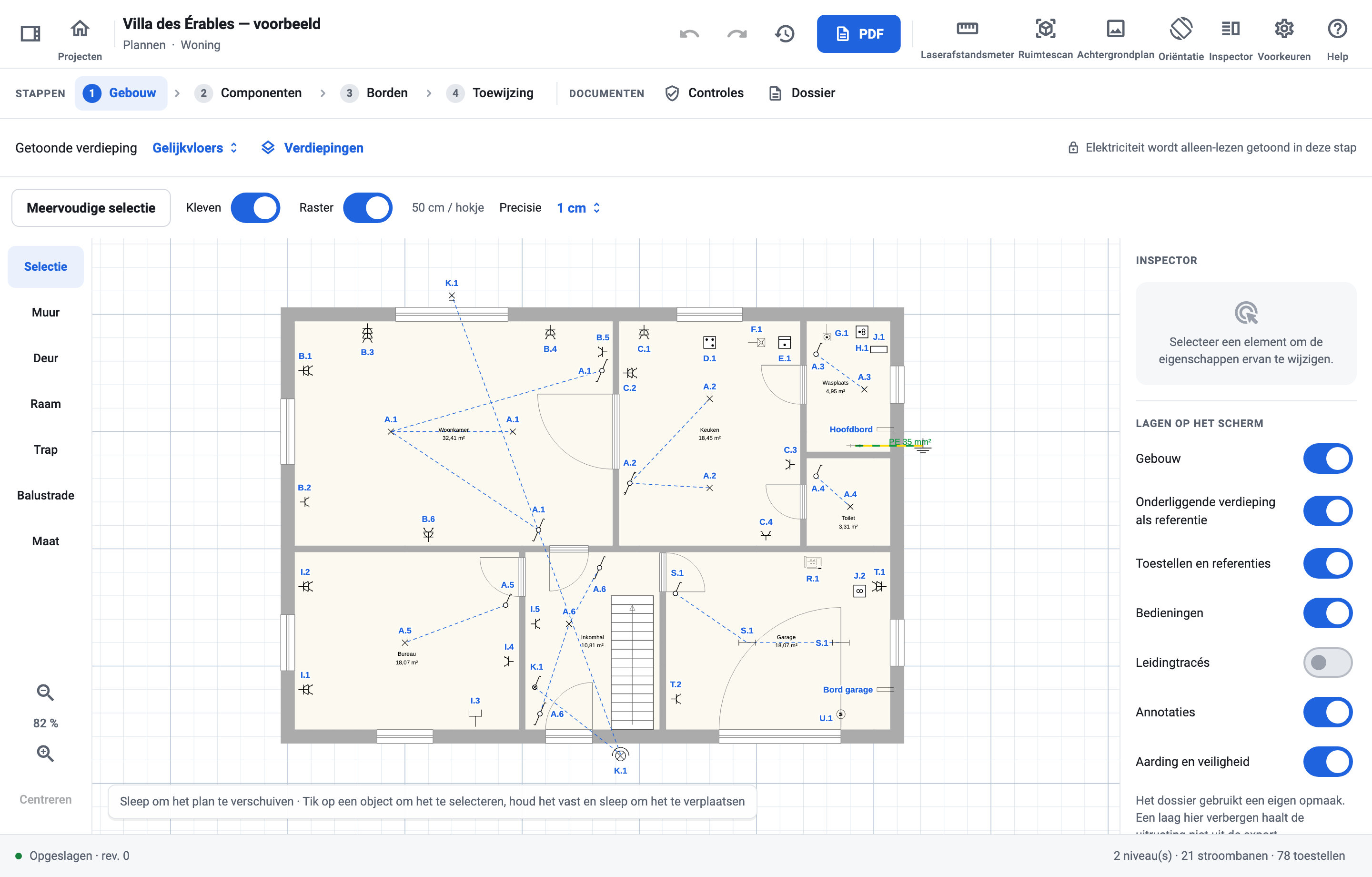

ES Schémas bij stap 1, Gebouw.
  • Exacte lengte via het toetsenbord, of rechtstreeks van de laserafstandsmeter (Mac, iPad, Android-tablet)
  • Klikt vast op eindpunten, muren en uitlijningen
  • Reeksbouw: “Dupliceren” van een afgewerkt project, en de meervoudige selectie dupliceert in kolommen en rijen
  • Een nieuwe verdieping maakt u door het getoonde niveau te kopiëren, trapgaten inbegrepen
  • Met LiDAR gescande ruimten worden geïmporteerd met hun muren en openingen
  • Een gescand architectenplan onder de verdieping, op schaal gebracht met een lengte die u ter plaatse meet
  • Een verdieping lijnt u in één beweging uit op de verdieping eronder

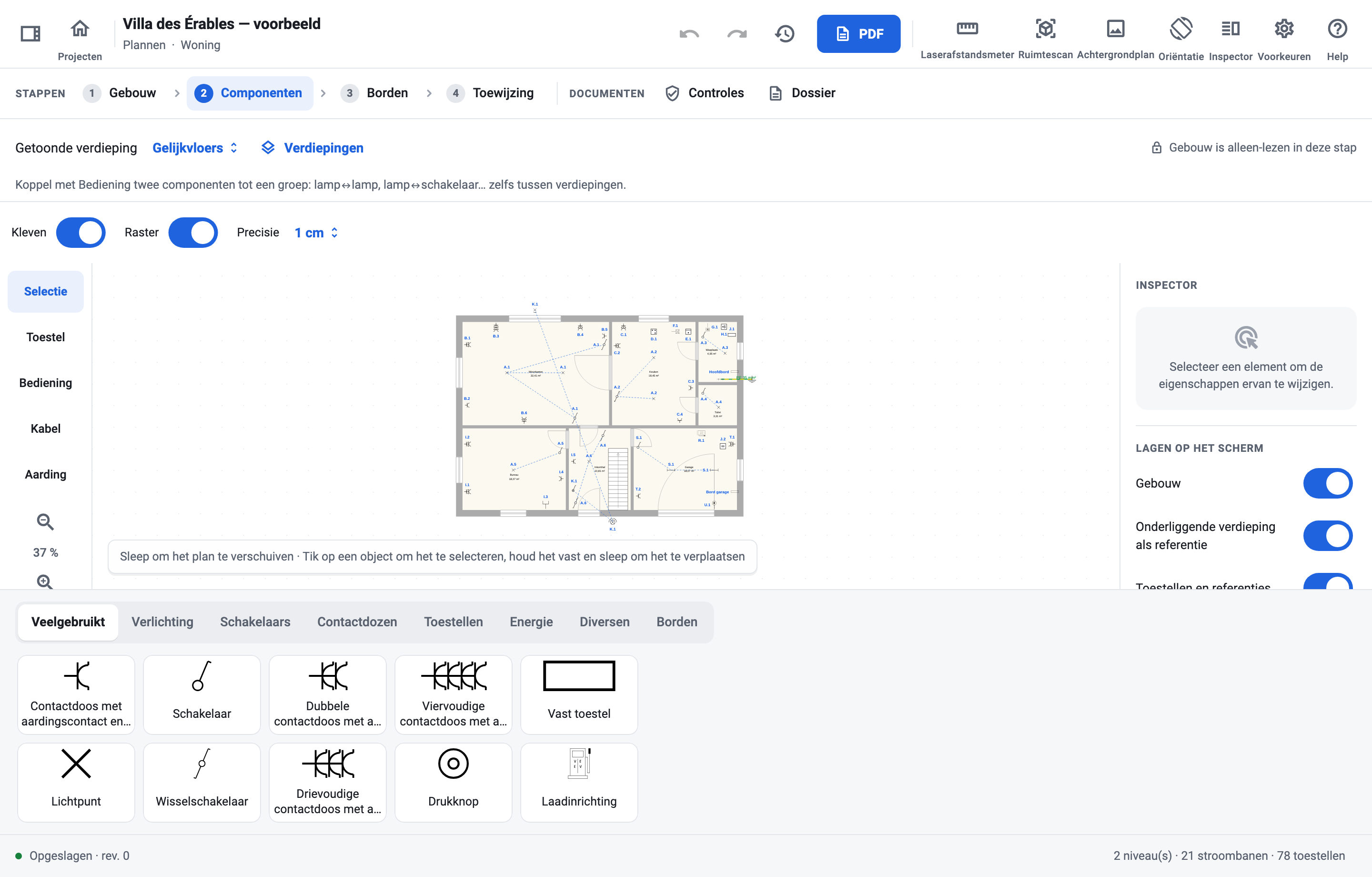

ES Schémas bij stap 2, Componenten.
  • Symbolen haken vast aan de dichtstbijzijnde muur
  • Een schakelaar koppelt u aan zijn lampen, ook over verdiepingen heen
  • De aardgeleider tekent u van de aardverbinding tot de aardingsonderbreker

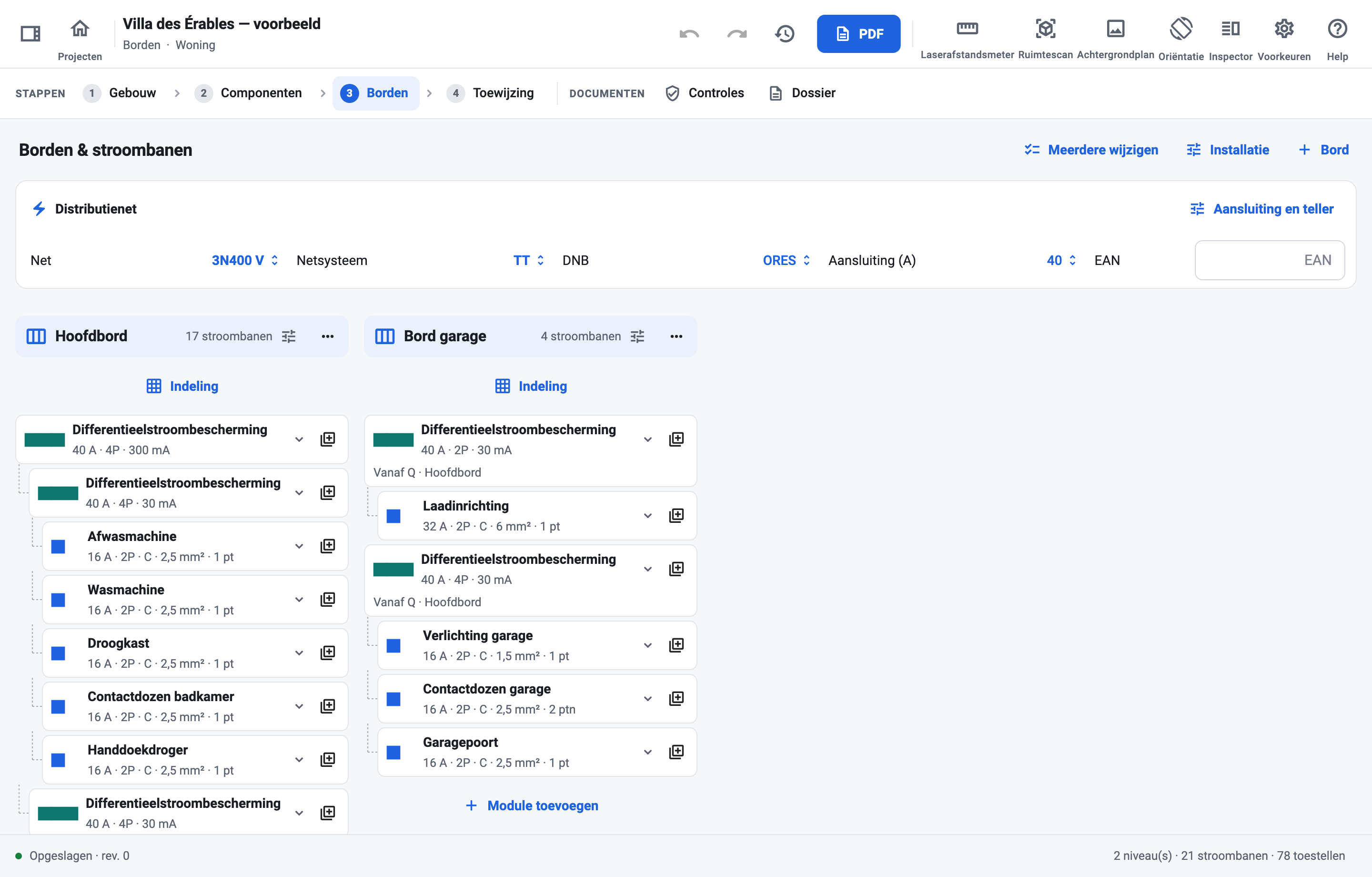

ES Schémas bij stap 3, Borden.
  • Referenties A, B, C… automatisch toegekend en herberekend
  • Secundaire borden, en de indeling van de modules op de DIN-rail
  • Meerdere stroombanen tegelijk wijzigen
  • Kabellengte afgeleid uit het situatieplan
  • Op het schema staat bij een contactor welk toestel zijn spoel stuurt, en bij dat toestel welke spoelen het stuurt
  • Netten 230 V, 2 × 230 V, 3 × 230 V en 3N400 V; aardingsstelsels TT, TN en IT
  • Impulsschakelaars, dimmers en domoticamodules, met de gebruikte uitgang

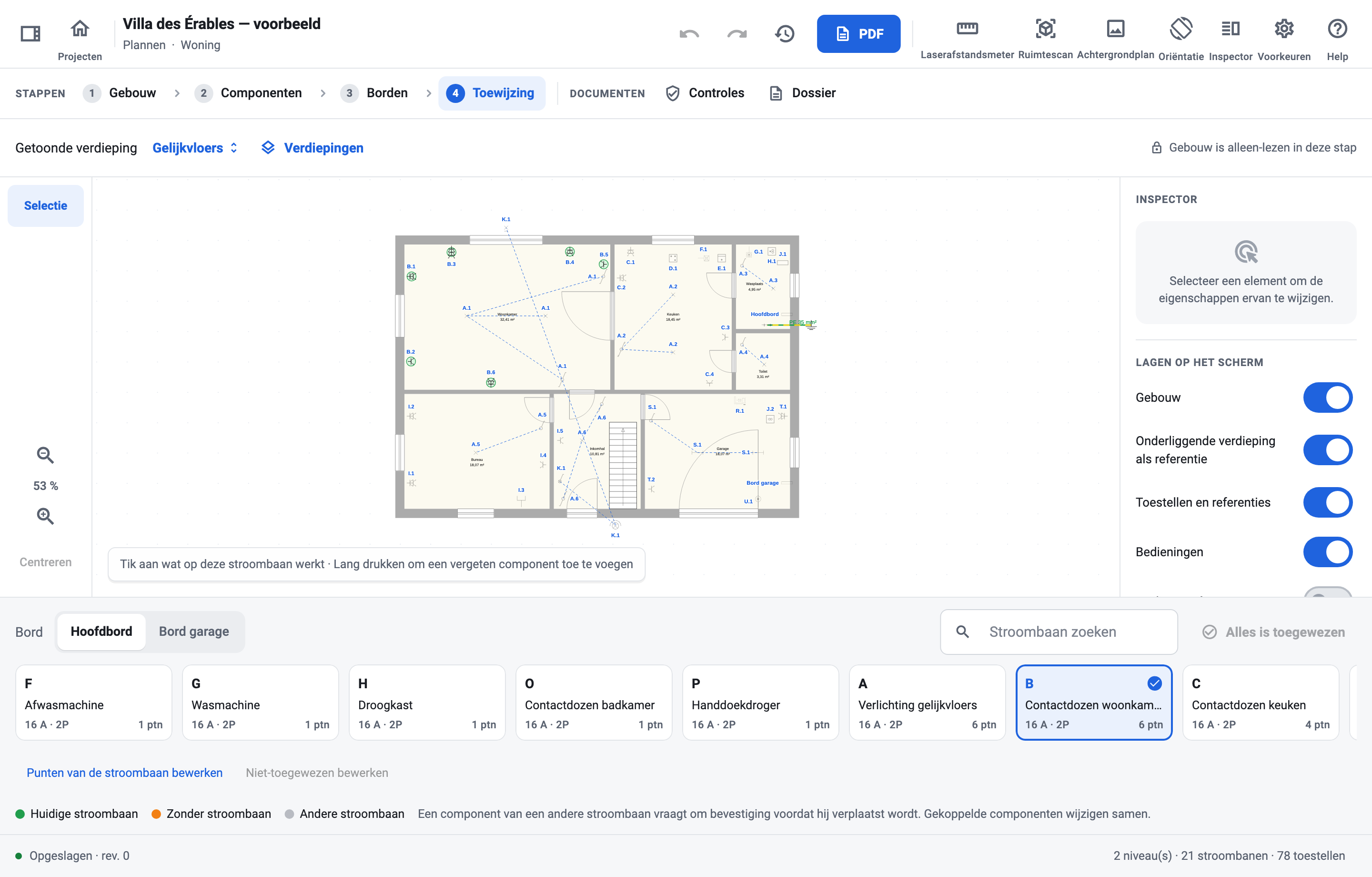

ES Schémas bij stap 4, Toewijzing.
  • Een getal toont hoeveel componenten nog geen stroombaan hebben
  • Op de werf: schakel een vermogensschakelaar in en tik aan wat brandt
  • Componenten die samen bediend worden, veranderen samen van stroombaan

Laadinrichting en zonnepanelen

Een laadpaal of zonnepanelen: alles op één pagina van de app

Twee projecttypes met een vereenvoudigd verloop, voor werken die aan een installatie worden toegevoegd. Het project start met het net, het hoofdbord en zijn differentieelstroombeschermingsinrichting van 300 mA, en daarna de toegekende stroombaan.

Hoofdstuk 7.22

Laadinrichting

  • Vermogen van 3,7 tot 22 kW: vermogensschakelaar, differentieelstroombeschermingsinrichting van 30 mA, polen en kabel worden vanzelf gedimensioneerd, en blijven aanpasbaar.
  • Merk en model: de laadpalen van Alfen, ABB, Easee, Peblar, Smappee, Tesla, Wallbox en Zaptec, met de gegevens van de technische fiche, om bij het dossier te voegen.
  • De vragen van het AREI: detectie van DC-fouten, plaats, aanrijding, terugvoeding, laadbeheer. Een laadpaal zonder DC-detectie vraagt een differentieelstroombeschermingsinrichting van type B, met één tik ingesteld.
Laadinrichting

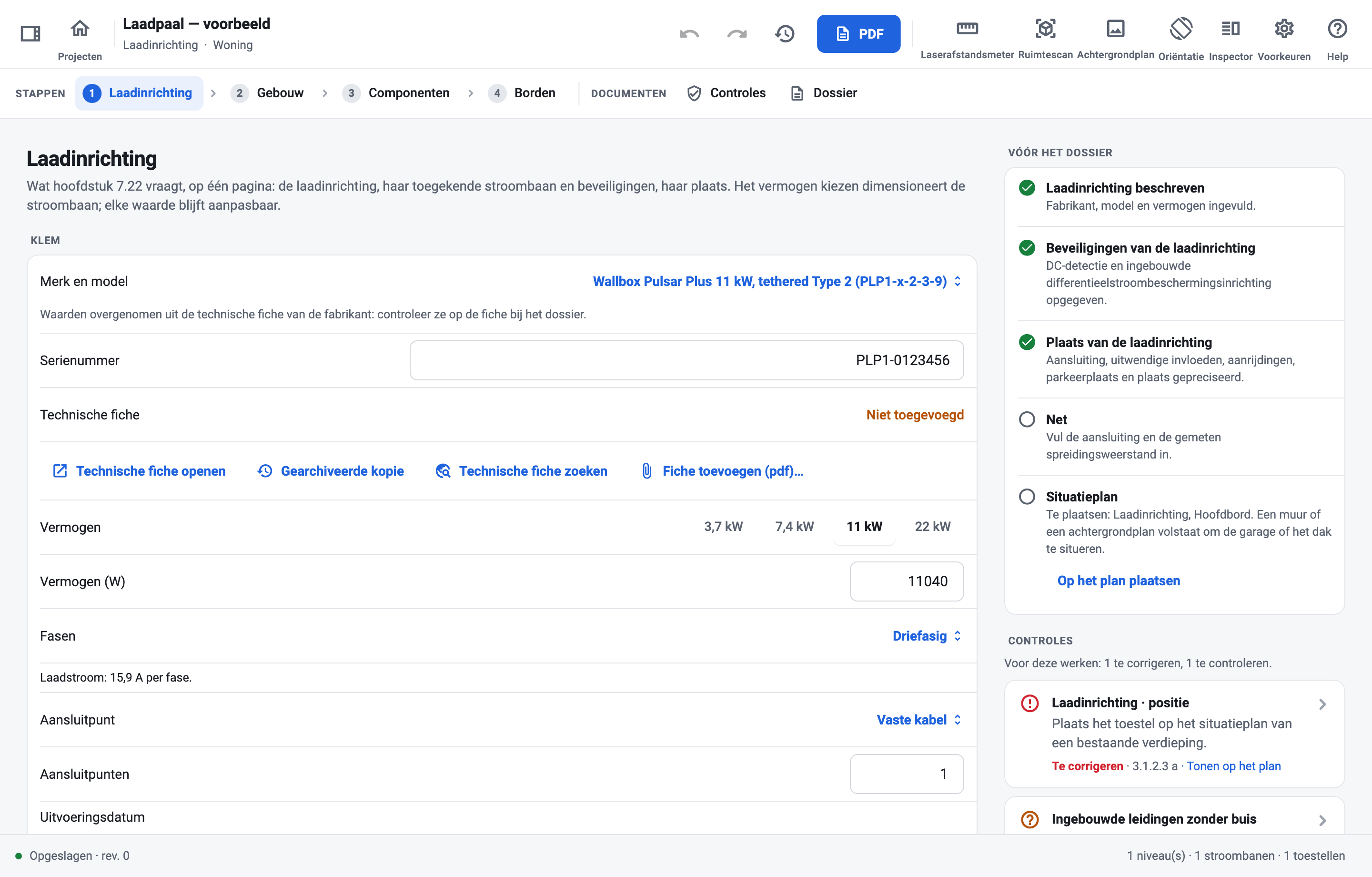

De pagina Laadinrichting van een laadpaalproject: merk en model, technische fiche, 11 kW driefasig vermogen, en rechts wat er nog te doen is vóór het dossier.

Hoofdstuk 7.112 en afdeling 9.1.2

Zonnepanelen

  • Dak op schaal: de gratis luchtfoto van Vlaanderen, Wallonië of Brussel, gelegd op basis van het adres van de werf.
  • Modules en strings: sleep om een dakvlak te vullen, tik daarna de modules aan in de volgorde van de bekabeling, of laat ze automatisch verdelen.
  • Omvormer, DC-bekabeling en batterij: ontkoppeling, DC-scheider, aarding van de frames, waarschuwingsborden en documenten voor de klant.
Dak

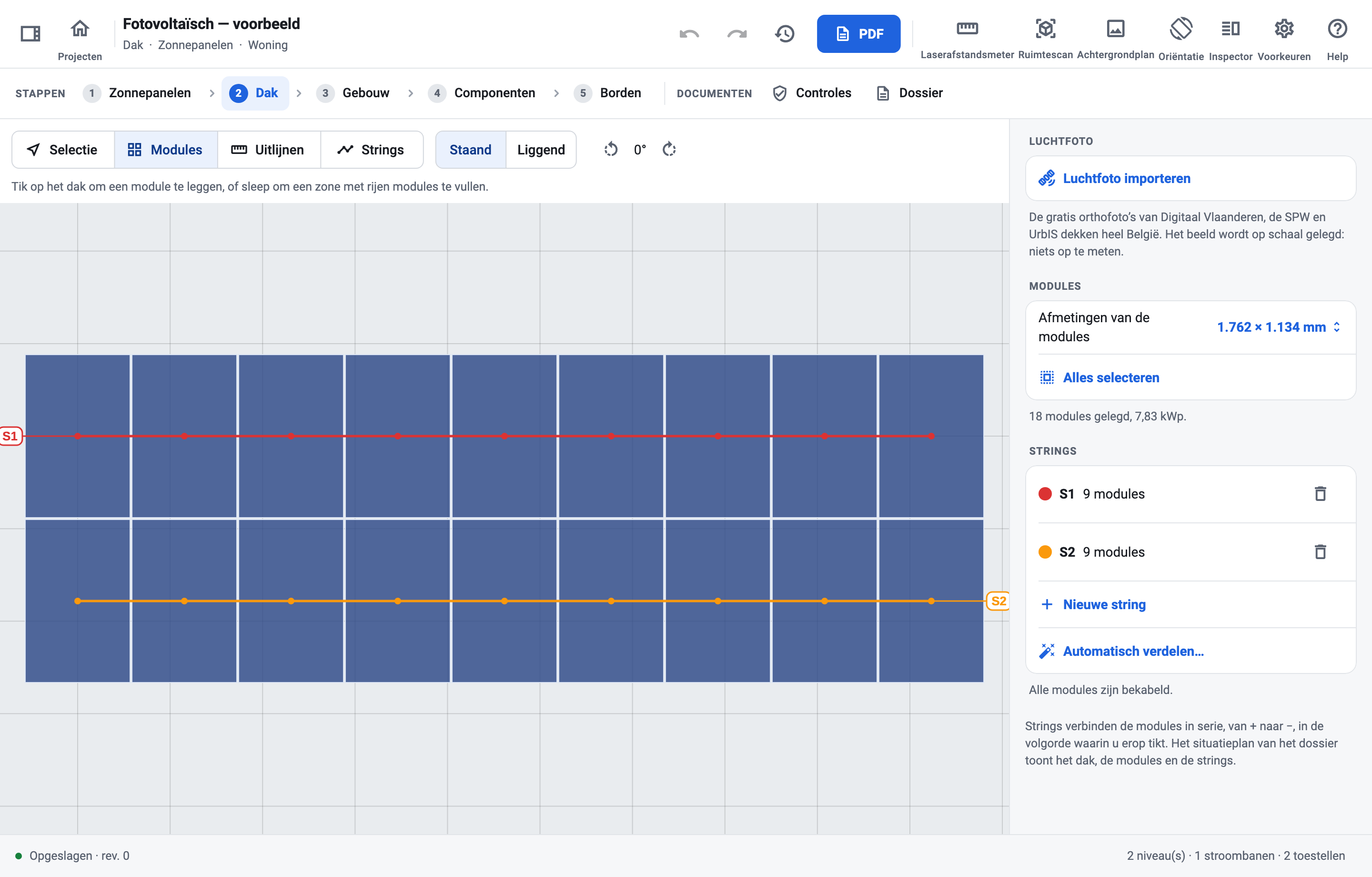

Het dak van een project met zonnepanelen: achttien modules in twee rijen, bekabeld in twee strings, S1 en S2.

Het dossier begint met de technische fiche van de laadinrichting of van de fotovoltaïsche installatie, met de gegevens die het controleverslag overneemt. “Naar volledige installatie” behoudt alles wat ingevuld is.

PDF-dossier

Bladen die gegenereerd worden, nooit hertekend

Situatieplannen en eendraadsschema’s komen rechtstreeks uit het project: wijzig een stroombaan en het schema volgt. De PDF opent in de pdf-lezer van het toestel, klaar om af te drukken, te delen of te bewaren.

Situatieplan van het gelijkvloers van de Villa des Érables, met de componenten en de referenties van hun stroombanen.
Situatieplan · Gelijkvloers
Eendraadsschema van het hoofdbord: vermogensschakelaars, kabels en punten van de stroombanen A tot E.
Eendraadsschema · Hoofdbord

Bekijk het volledige dossier van de Villa des Érables

  • Situatieplannen, één per verdieping
  • Eendraadsschema’s
  • Indeling van de borden
  • Lijst van de stroombanen
  • Aansluiting op het net
  • Functionele verbindingen en klemmen
  • Legende van de symbolen
  • Toegepaste regels van deel 8 (afwijkingen voor bestaande installaties)
  • Controles en berekeningsnota’s
  • Tertiaire documenten
  • Titelblok, handtekeningen en logo
  • A4 of A3 liggend

Controles en berekeningen

De AREI-controles, bepaling per bepaling

De controles volgen Boek 1 van het AREI voor alles wat een project kan beschrijven. Elke vaststelling vermeldt haar onderafdeling en brengt u naar het betrokken element op het plan.

  • “Te corrigeren” als de ingevoerde waarden een fout aantonen; “Te controleren” als er informatie ontbreekt.
  • Afwijkingen volgens de periode waarin de uitvoering van de installatie begon, gekozen uit de sleuteldata van het AREI, en volgens die van een toestel dat later werd vervangen.
  • Berekeningsnota voor tertiaire projecten: bedrijfsstroom, toelaatbare stroom volgens NBN HD 60364-5-52, spanningsval, maximale en minimale kortsluitstroom, onderbrekingsvermogen, thermische belasting en beschermde lengte, getoetst per onderafdeling.

Bekijk de AREI-controles in actie

Een hulpmiddel bij de controle: het vervangt uw vakkundig oordeel niet, en evenmin de keuring door een erkend organisme.

Controles van het dossier

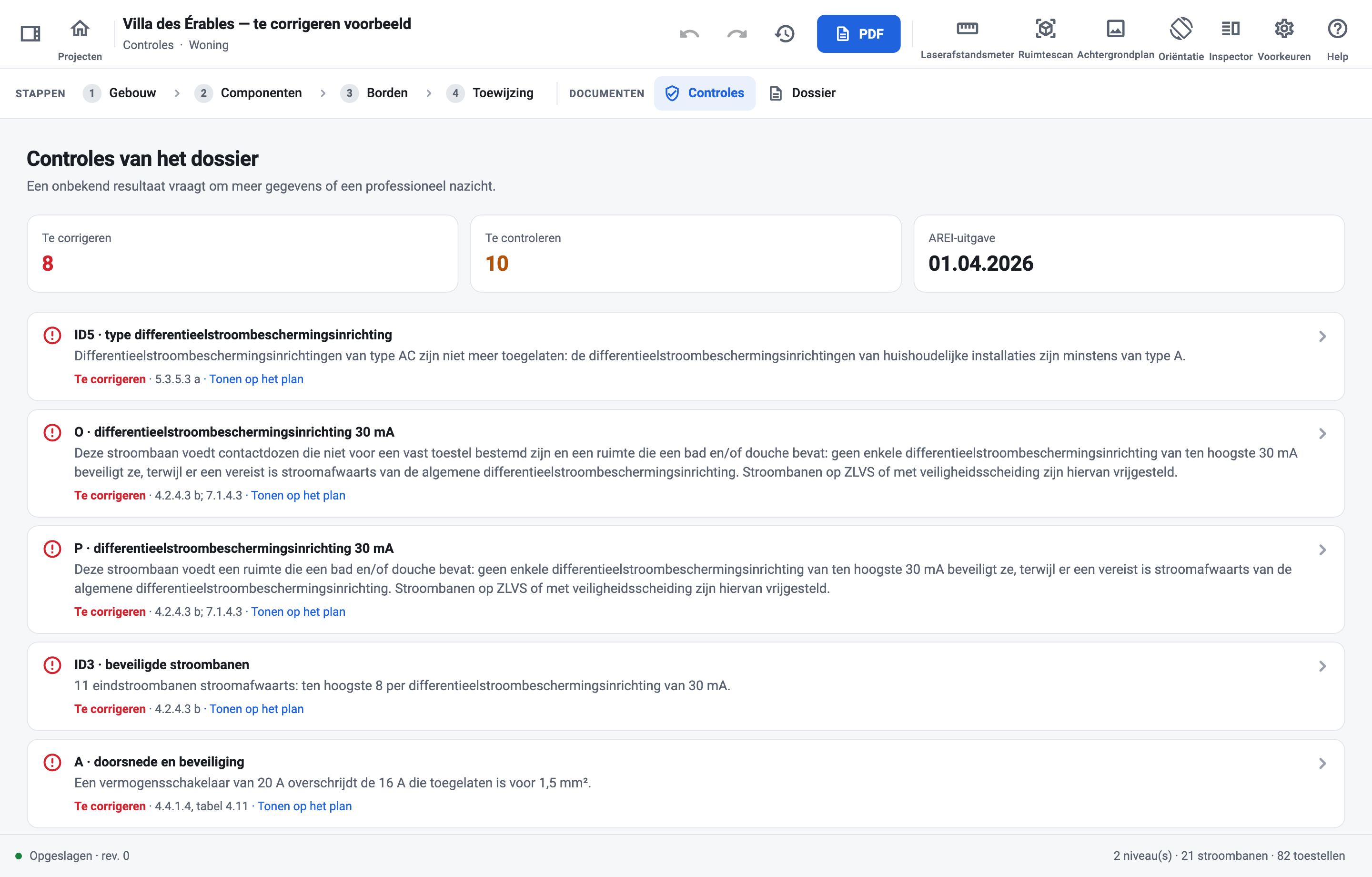

De pagina Controles van een project met acht punten te corrigeren, elk met zijn onderafdeling van het AREI.

Op de werf

Met de vinger op de tablet, met de muis op de pc

Met de vinger op iPad en Android, met muis en toetsenbord op Mac en Windows. Metingen, scans en bestaande plannen komen rechtstreeks in het plan terecht.

Laserafstandsmeter

Een Bosch GLM of PLR, of een Leica DISTO, met Bluetooth stuurt zijn metingen naar het veld dat u invult, of naar de lengte van de laatst getekende muur. Op Mac, iPad en Android-tablet.

Ruimten scannen

Scan de ruimten met LiDAR via ES Schémas Mobile op de iPhone: muren, openingen en namen van de ruimtes komen op de iPad terecht zonder internetverbinding, of als bestand op Mac, Windows en Android.

ES Schémas Mobile

Offline

Elke wijziging wordt meteen op het toestel opgeslagen, zonder knop “Opslaan”. Geen netwerk? U werkt gewoon verder.

Bordetiketten

De referentiestroken van elke rij worden op hun lengte afgedrukt op een Brady- of Brother P-touch-printer, desgewenst met de omschrijving van de stroombanen. Vanaf de tablet of de telefoon.

Synchronisatie

Uw projecten op al uw toestellen

Meld u aan met Google, Microsoft, Apple of een e-mailadres: uw projecten gaan van de pc naar de tablet, enkele seconden na elke wijziging.

  • Versiegeschiedenis: keer terug naar een vorige versie zonder de latere te verliezen.
  • Bij een conflict gaat geen werk verloren: uw versie wordt bewaard in een kopie die u kunt vergelijken.
  • Een ruimte per account, of per team: in een bedrijf deelt het hele team zijn projecten, en de wijzigingen van twee personen worden samengevoegd; niemand anders ziet ze.
  • .esschema-archief: elk project kunt u exporteren als één volledig bestand.

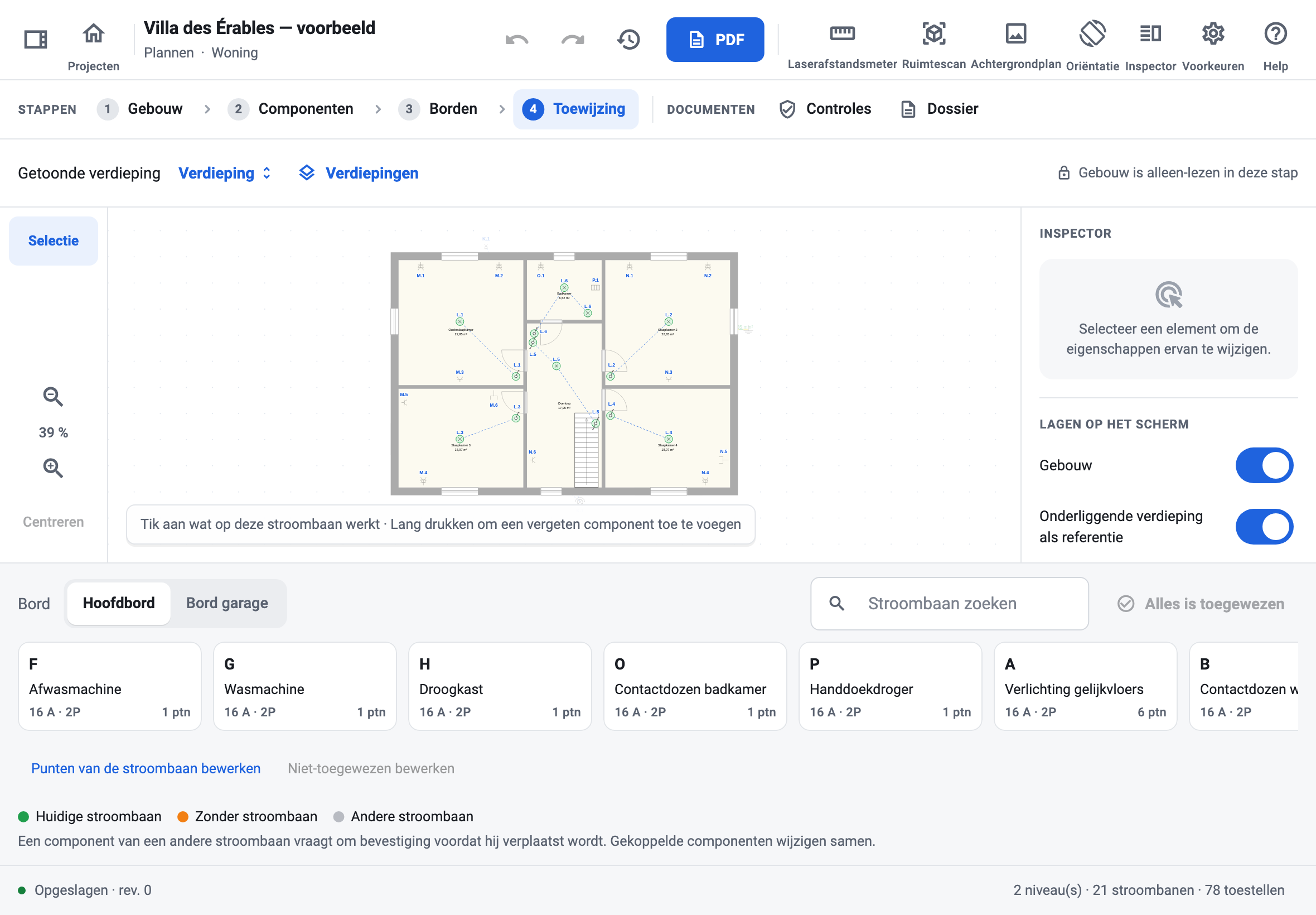

ES Schémas op iPad: toewijzing van de stroombanen van de verdieping.

Aan de slag

Meteen inzetbaar op uw eerste werf

Een volledig demonstratieproject, een rondleiding die de echte bedieningselementen één voor één toont, en een helpfunctie die opent op de pagina van het scherm waar u zich bevindt.

Lees de gebruikershandleiding

Help
De help van ES Schémas, geopend op de pagina Gebouw van de handleiding.

Probeer het op uw volgende werf

30 dagen gratis proberen, met alle functies en zonder kredietkaart.
