Heel ES Schémas, stap voor stap

Aan de slag

Eerste stappen

ES Schémas tekent de elektrische installatie van een gebouw en maakt er het dossier uit op: situatieplannen, eendraadsschema’s, AREI-controles en PDF.

Een project komt tot stand in vier stappen, in de volgorde van de balk “STAPPEN”: u tekent het gebouw, plaatst er de componenten in, stelt de borden samen en verbindt daarna elke component met zijn stroombaan. De documenten (“Berekeningen”, “Controles”, “Dossier”) en de PDF, eendraadsschema’s inbegrepen, volgen uit dit model: u hoeft niets opnieuw te tekenen.

Het verloop van een project:

1. Tik op het startscherm op “Nieuw project”. Meld u de eerste keer aan met Google, Microsoft, Apple of uw e-mailadres: elk project hoort bij uw account. Start daarna de proefperiode van uw onderneming (“Account”); leerlingen en lesgevers van een opleiding tot elektricien vragen in de plaats de onderwijslicentie aan (zie “Licentie”). Alleen de naam is verplicht; de klant, de werf en de EAN kunt u later invullen.
2. “1 Gebouw”: teken de muren, plaats deuren en ramen, voeg de verdiepingen toe. De ruimten worden automatisch herkend.
3. “2 Componenten”: plaats contactdozen, lichtpunten en schakelaars vanuit het palet en verbind daarna de schakelaars met wat ze bedienen met het gereedschap “Bediening”.
4. “3 Borden”: vul het distributienet in, voeg een bord toe met zijn beveiligingen (differentieelstroombeschermingen, vermogensschakelaars).
5. “4 Toewijzing”: kies een stroombaan in het palet en tik daarna op het plan op alles wat erop werkt.
6. Bekijk “Controles” en maak daarna het dossier aan met “PDF”.

Alles wordt bij elke wijziging automatisch op het toestel opgeslagen: er is geen knop “Opslaan”. De statusbalk, onderaan de studio, toont “Opgeslagen · rev. N”.

In deze handleiding betekent “tikken op” ook klikken met de muis of het touchpad op Mac en Windows.

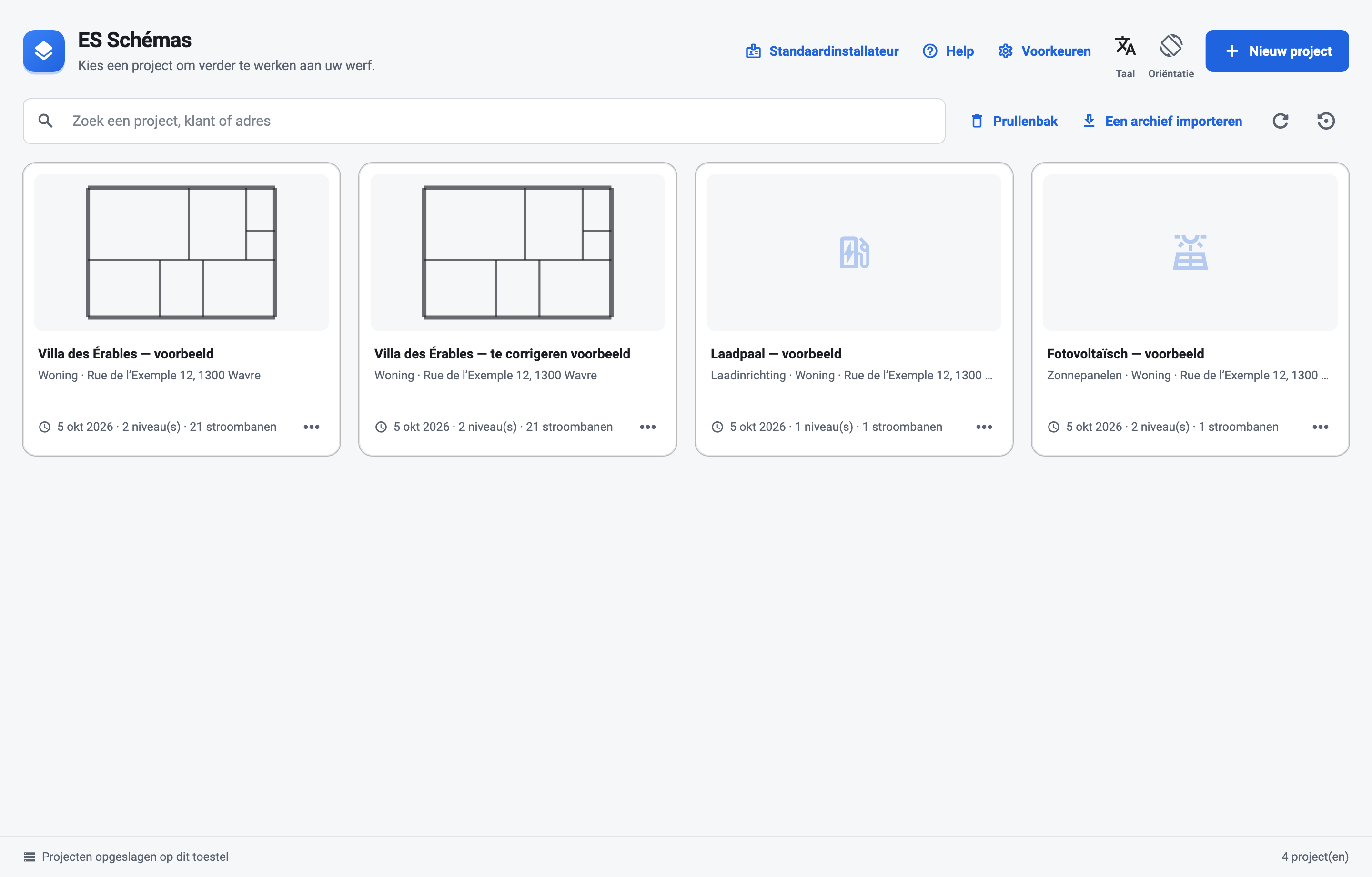

Projecten, archieven en prullenbak

Het startscherm toont de projecten op dit toestel. Elke kaart heeft een menu “…” om ze te beheren.

• “Nieuw project”: type project (volledige installatie, laadinrichting of zonnepanelen, zie “Laadinrichting en zonnepanelen”), naam (verplicht), type installatie (woning, tertiair, gemeenschappelijke delen), klant, werf en EAN van de kWh-teller. Een volledige installatie begint met een leeg gelijkvloers.
• “Zoek een project, klant of adres” filtert de lijst, zonder rekening te houden met accenten.
• Menu “…” van een kaart: “Naam wijzigen”, “Dupliceren” (maakt “… — kopie”), “Archief exporteren”, “Naar de prullenbak verplaatsen”.
• “Prullenbak” toont de verwijderde projecten; “Herstellen” zet ze terug in de lijst. “Definitief verwijderen” (menu “…” van een kaart in de prullenbak) wist een project en al zijn versies, nadat u VERWIJDEREN hebt getypt om te bevestigen.
• “Een archief importeren” opent een .esschema-bestand. Het importeren maakt altijd een kopie met de naam “… — import”: een bestaand project wordt nooit overschreven.
• “Standaardinstallateur”: uw handtekening, overgenomen in het titelblok van elk nieuw project. De afgedrukte naam, het ondernemingsnummer en de contactgegevens zijn die van uw licentie (“Account”).

Een .esschema-archief bevat het volledige project. Het dient als back-up, of om een project naar een ander toestel over te brengen zonder synchronisatie. Op iPad en Android opent het exporteren het deelmenu; op Mac en Windows een venster om op te slaan.

Wegwijs in de studio

Zodra een project open is: de kop, de balk met stappen en documenten, de pagina en de statusbalk.

• Kop: “Projecten” sluit het project; “Ongedaan maken” en “Opnieuw”; “Versiegeschiedenis” gaat terug naar een eerdere versie; “PDF” maakt het dossier aan; “Laserafstandsmeter”, “Ruimtescan”, “Achtergrondplan”, “Oriëntatie” (tablets), “Inspector”, “Voorkeuren” en “Help”.
• Balk “STAPPEN”: “1 Gebouw › 2 Componenten › 3 Borden › 4 Toewijzing”. Bij een andere stap springt het gereedschap terug naar “Selectie”.
• Balk “DOCUMENTEN”: “Berekeningen”, “Controles”, “Dossier”.
• Gereedschapsbalk links van het plan, met onderaan de zoom en “Centreren”.
• Inspector rechts: eigenschappen van de selectie, getoonde lagen en lijst van de ruimten.
• Kader linksonder op het plan: wat het actieve gereedschap verwacht (bijvoorbeeld “Kies het tweede punt · Esc om te annuleren”).
• Statusbalk: opslaan, aantal niveaus, stroombanen en toestellen.

Elke stap wijzigt maar één laag van het project. In de stap Gebouw is de elektriciteit alleen-lezen; in de stappen 2 tot 4 is dat het gebouw. Een hangslot boven het plan herinnert eraan: zo verschuift u geen muur per ongeluk terwijl u een contactdoos plaatst.

De stappen

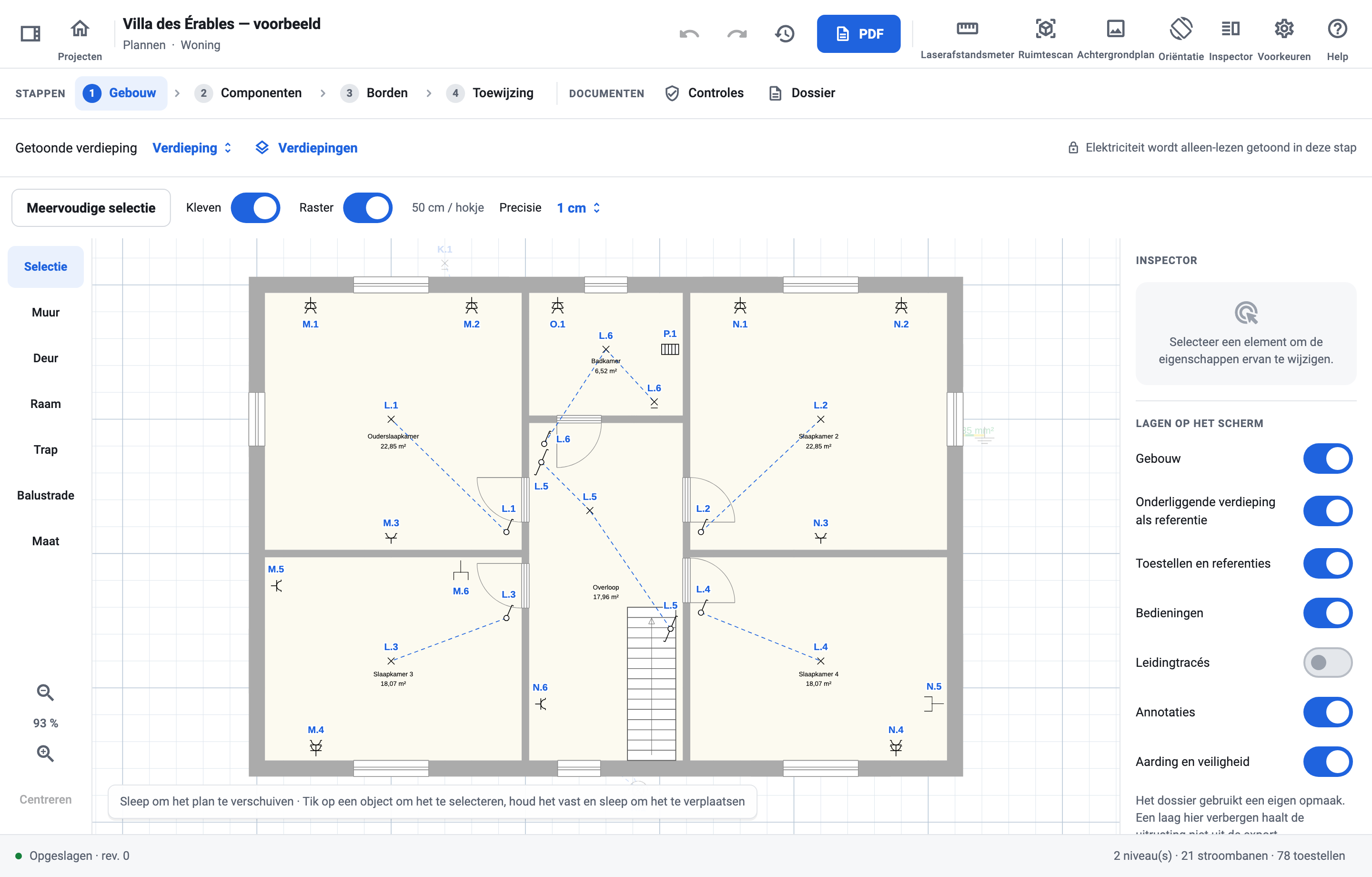

1 · Gebouw

Muren, deuren en ramen, trappen, balustrades, maten, ruimten en verdiepingen.

Muren tekenen:

1. Kies het gereedschap “Muur” en, boven het plan, de “Muurdikte” (7 tot 30 cm).
2. Sleep van het ene punt naar het andere: de muren sluiten op elkaar aan. “Kleven” hecht aan uiteinden, muren en uitlijningen. Tik op een muur zonder te slepen om hem te selecteren.
3. Na elke muur toont het kader “Laatste muur” zijn lengte langs de linker- en rechterzijde: kies de gemeten zijde en meet daarna met de laserafstandsmeter om de muur te corrigeren. Tijdens het tekenen opent er geen toetsenbord; om een lengte te typen, selecteert u de muur en gebruikt u “Maat van de muur” in de inspector. Het beginpunt blijft vast: de volgende muur vertrekt opnieuw vanaf het nieuwe uiteinde.
4. “Selectie” of Esc beëindigt het tekenen.

Een muur wijzigen:

• Een eindgreep slepen verplaatst dat uiteinde; de muur zelf slepen verplaatst hem samen met de aangesloten muren.
• Tik op de groene maat van een geselecteerde muur om zijn lengte in te voeren.
• De inspector biedt: “Parallelle muur…”, “Dikte (m)”, “Asverschuiving (m)”, “Muur in twee splitsen”, “Muur losmaken”, “Muren samenvoegen”, “Verplaatsing vergrendelen” en “Muur verwijderen”.

“Deur” en “Raam”: tik op een muur om de opening te plaatsen; ze is meteen geselecteerd, met de inspector open. Breedte, hoogte, borstweringshoogte, draairichting en rolluik stelt u in de inspector in; met de actiering rond een geselecteerde opening kunt u ze van grootte veranderen, omdraaien, centreren of er een identieke bij plaatsen. Sleep ze langs de muur om ze te verplaatsen.

Om ze volgens een meting te plaatsen, tikt u daarna op de muur tot waar u meet: de mogelijke muren lichten op, ook voorbij de hoeken van de muur van de opening. Zet de laser tegen de zijkant van de opening en richt op die muur, of typ de waarde in “Afstand tot de gekozen muur” in de inspector. “Meten tot een muur…” kiest later een andere muur.

“Trap” en “Balustrade”: sleep een model uit de catalogus op het plan, of tik op het model en daarna op het plan. De catalogus staat in de inspector (knop “Inspector” als die verborgen is). Een balustrade verlengt u door aan een uiteinde te trekken; aan een segment trekken voegt een hoekpunt toe. “Maat” voegt een afmeting tussen twee punten toe.

“Meervoudige selectie” (boven het plan): omcirkel een zone of tik op de elementen, en sleep, draai, spiegel, dupliceer in kolommen en rijen, vergrendel of verwijder daarna het geheel.

Ruimten: ze worden bij elke wijziging van de muren opnieuw berekend. Tik binnen in een ruimte om ze een type en een naam te geven, haar hoogte in te stellen en te kiezen of haar oppervlakte getoond wordt. “Ruimten detecteren”, in het menu “Verdiepingen”, voert de herkenning opnieuw uit.

Verdiepingen: “Getoonde verdieping” kiest het niveau. Met het menu “Verdiepingen” kunt u een verdieping hernoemen, verplaatsen, verwijderen of toevoegen. “Verdieping toevoegen…” kan de getoonde verdieping kopiëren: muren (of alleen buitenmuren), openingen, trappen, maten, teksten en zelfs elektrische componenten (die zonder stroombaan aankomen), en de trapgaten maken. “Uitlijnen op…” legt de getoonde verdieping op de onderliggende (de bovenliggende voor de laagste): ze wordt verschoven en zo nodig gedraaid zodat de muren op elkaar staan, met alles wat erop geplaatst is; “Ongedaan maken” zet ze terug.

2 · Componenten en bedieningen

Contactdozen, lichtpunten, schakelaars en toestellen plaatsen, en daarna de bedieningen verbinden.

Een component plaatsen:

1. Kies in het palet onderaan het plan een familie (“Veelgebruikt”, “Verlichting”, “Schakelaars”, “Contactdozen”, “Toestellen”, “Energie”, “Diversen”) en daarna een symbool.
2. Tik op het plan: de component wordt geplaatst, tegen de dichtstbijzijnde muur als kleven aan staat. Met kleven klikt een lichtpunt dat u dicht bij het midden van de ruimte plaatst daar vast, tenzij er al een ander lichtpunt staat. Het gereedschap springt terug naar “Selectie” en de component blijft geselecteerd.
3. Stel de eigenschappen in de inspector in: “Aantal” (lampen, aantal contactdozen), “Aardingspen”, “Type schakelaar” (“Enkelpolige schakelaar”, “Tweepolige schakelaar”, “Wisselschakelaar”, “Kruisschakelaar”), “Benaming”, vermogen, fabrikant, model, “Spatwaterdicht”…

Rond een geselecteerde component kunt u hem met een actiering 45° draaien, zijn tekst wijzigen, zijn eigenschappen openen, hem dupliceren of verwijderen. Sleep het symbool om het te verplaatsen.

Met kleven komt een schakelaar die u op een andere neerzet, of ernaast tegen hetzelfde muurvlak plaatst, in dezelfde doos: de bedieningen staan dicht naast elkaar, zoals op een met de hand getekend meervoudig symbool. Eén bediening slepen verplaatst de hele doos; “Bedieningen uit hun doos halen”, op de ring, haalt ze uit elkaar.

Een schakelaar verbinden met wat hij bedient:

1. Kies het gereedschap “Bediening”.
2. Tik op de schakelaar en daarna op de lamp die hij bedient (of sleep van de ene naar de andere). Twee verbonden lampen vormen een groep die samen brandt.
3. U kunt tussendoor van verdieping wisselen: een bediening kan twee niveaus verbinden.

Een verbinding verwijdert u met een dubbelklik met het gereedschap “Bediening”, of met “Ontkoppelen” in de inspector. Staan de twee componenten op verschillende stroombanen, dan vraagt de app om één stroombaan voor de groep te kiezen.

“Kabel” tekent het traject van een kabel: kies eerst de “Stroombaan van de kabel” in de inspector en tik daarna op twee punten per stuk.

De familie “Borden” van het palet plaatst de borden van het project op het plan: kies er een en tik daarna op de plaats ervan. Bij een muur klikt het bord vast tegen het muurvlak, liggend langs de muur, en volgt het de muur wanneer die verschuift. Het symbool sleept u daarna zoals een component; de ring rond het geselecteerde bord draait het 45°; “Losmaken van de muur” en “Van het plan halen” in de inspector maken het los van de muur of halen het van het plan zonder het bord te verwijderen. De automatische kabellengtes vertrekken vanaf dit punt.

Aardingsplan: plaats de aardverbinding en de aardingsonderbreker (gereedschap “Toestel”, familie “Diversen”: Aarding, Aardingsonderbreker; één aardingsonderbreker per installatie, hij wordt niet mee gekopieerd met een verdieping) en kies daarna het gereedschap “Aarding”. Tik op de aardverbinding om te beginnen en daarna punt per punt op het traject: een tik op de aardingsonderbreker beëindigt de geleider daar. Een tik vlak bij een van beide symbolen komt erop terecht, en ze zijn omcirkeld zolang u erop kunt tikken. Esc of “Geleider beëindigen” beëindigt hem op het laatste punt. De aardgeleider verschijnt in groen/geel, met zijn doorsnede, op het situatieplan en in de PDF (laag “Aarding en veiligheid”); selecteer hem om de doorsnede te wijzigen of hem te verwijderen.

3 · Borden en stroombanen

Het distributienet, de borden, hun beveiligingen en hun stroombanen.

Een installatie samenstellen:

1. Kies in de band “Distributienet” het “Net” (230 V L–N, 3N400 V…), het “Netsysteem”, de “DNB”, de “Aansluiting (A)” en de “EAN”. Deze waarden gaan naar het hoofdbord en het titelblok.
2. “+ Bord” voegt een bord toe. Tik op de kop ervan om de naam te wijzigen. De toestellen zonder stroomopwaartse beveiliging zijn aangesloten op de netaansluiting; kies voor een secundair bord een stroombaan van een ander bord als stroomopwaartse beveiliging van het toestel aan het begin ervan.
3. “+ Module toevoegen” voegt een differentieelstroombeschermingsinrichting, een vermogensschakelaar, een vermogensschakelaar met differentieelstroombescherming, een smeltzekering, een lastscheidingsschakelaar, een contactor, een impulsschakelaar, een schemerschakelaar, een dimmer, een domoticamodule, een overspanningsbeveiliging, een teller, een voeding of een transformator toe: nominale stroom, polen, curve, gevoeligheid en uitgaande kabel stelt u in de eigenschappen in.
4. Tik op de regel van een stroombaan voor de acties ervan: “Stroomafwaarts” (voegt een module toe die door deze beveiligd wordt), “Eigenschappen”, “Verplaatsen”, “Verwijderen”.

De referenties (A, B, C… of A1, A2…) worden automatisch toegekend en opnieuw berekend als de volgorde verandert; een “Geforceerde referentie” blijft behouden. Het formaat kiest u in “Installatie”. De beschrijving van een stroombaan kan automatisch blijven: ze volgt uit de toegewezen componenten en de bediende ruimten.

“Referenties vastzetten”, in het menu “…” van het bord of in de eigenschappen ervan, houdt elke referentie zoals ze is: een stroombaan toevoegen, verplaatsen of verwijderen nummert ze niet meer opnieuw. “Referenties terug op Auto zetten” laat ze opnieuw de volgorde van de takken volgen. Standaard krijgt een differentieelstroombeschermingsinrichting geen referentie: het eendraadsschema toont haar gevoeligheid, gevolgd door de stroombanen die ze beschermt (“30 mA (A–G)”). Om ze een referentie te geven zoals een stroombaan, schakelt u “Differentieelstroombeschermingen een referentie geven zoals stroombanen” in bij “Voorkeuren”, voor dit project of voor nieuwe projecten. Een overspanningsbeveiliging, een kWh-teller of een stuurvoeding krijgt nooit een automatische referentie: de letters gaan naar de stroombanen.

Ordenen:

• Een regel op een andere slepen plaatst hem stroomafwaarts (op een tablet eerst lang indrukken). Het doel wordt groen als u hem daar kunt neerzetten. Losgelaten op de boven- of onderrand van een regel komt hij ervoor of erna, op hetzelfde niveau: een lijn toont waar. Onder de laatste regel van een tak gaat u een niveau hoger door de aanwijzer naar links te bewegen.
• “Verplaatsen”: omhoog, omlaag, of “Naar een bord verplaatsen…” met behoud van de stroomopwaartse beveiliging en de toewijzingen.
• “Meerdere wijzigen”: vink stroombanen aan en kies daarna “Selectie wijzigen…” om in één keer de kabel of de beveiliging te wijzigen.
• “Indeling”: de schikking van de modules op de DIN-rail, overgenomen in het PDF-dossier. Elk toestel toont er zijn kenmerken zoals op zijn voorzijde (“C20”, “40A 300mA”, “C16 30mA”). “Klemmen toevoegen” vult de rail aan vanuit de indeling; de toestellen die aan het bord zijn toegevoegd, wachten er in “Te plaatsen”. Een differentieelstroombeschermingsinrichting vermeldt er ook de stroombanen die ze beschermt (“Beveiligt A–G”). Een geselecteerd toestel stelt u in bij “Breedte”, in modules.
• Een transformator (bel, verlichting op zeer lage spanning) komt stroomafwaarts van een vermogensschakelaar en heeft zijn eigen secundaire stroombaan, ingesteld met zijn spanning (ten hoogste 50 V) en zijn vermogen in VA. De regels voor laagspanningsstroombanen en de netberekening gelden niet voor die secundaire; stroomopwaarts telt de transformator mee met zijn vermogen in VA.
• Het afdrukpictogram naast een rij van de “Indeling” (iPad en Android-tablet) drukt de referentiestrook van de rij af op een Brady-labelprinter (M211, M511, M611…) of een Brother P-touch (PT-E560BT, PT-E310BT…, gekoppeld via Bluetooth in de instellingen van het toestel of op hetzelfde wifinetwerk): elke referentie over de breedte van haar toestel, modules van 17,5 of 18 mm, op doorlopende tape (TZe van 9 tot 24 mm bij Brother). Op een M211 of een Brother komt de strook uit op de lengte van de rij: de blanco tape die de printer aan elk uiteinde laat (11 mm op de M211, 2 mm op een Brother), hoort erbij, en de referenties van de elementen aan de uiteinden worden gecentreerd op het bedrukte deel; een rij die daarvoor te kort is (minder dan 24,7 mm op een Brother), komt langer uit, met aan elk uiteinde een streepje waar u ze knipt, zoals op de andere printers. Met “De omschrijving van de stroombanen afdrukken” staat onder elke referentie de omschrijving van haar stroombaan; contactdozen en verlichting worden er getekend (een contactdoos, een lamp) wanneer dat minder plaats inneemt dan de woorden, toestellen blijven geschreven, in de gangbare afkortingen (WM, VW, DK…) wanneer hun naam alle omschrijvingen van de strook kleiner zou maken. Op de werf drukt ES Schémas Mobile dezelfde stroken af vanaf de telefoon: in het project, “Etiketten van de borden”, en dan het bord; de indeling wordt nog altijd in de studio gemaakt.

Lengte “Auto (situatieplan)”, in de eigenschappen van een stroombaan: de kabellengte volgt uit het plan en past zich aan bij elke wijziging. Het is het langste traject van het bord naar de verst gelegen component van de stroombaan (of naar het secundaire bord dat ze voedt), haaks langs de muren. Daarbij komt één plafondhoogte per verdieping, de verdieping van het bord meegeteld, en daarna de hoogte van de component: schakelaar op 1,20 m, contactdoos op 25 cm, lichtpunt aan het plafond. Het totaal wordt naar boven afgerond op 10 cm; de ingevoerde “Verticale stijgingen” en “Kabelreserve” worden erbij geteld. Plaats eerst het bord op het plan (“Bord op het plan” in de eigenschappen ervan, of de familie “Borden” van het palet); niet-geplaatste componenten tellen niet mee. Een stroombaan zonder ingevoerde lengte staat op Auto; “Manueel” vertrekt van de lengte van het plan, en de lengte wissen zet ze terug op Auto. “Meerdere wijzigen” zet meerdere stroombanen in één keer op Auto.

4 · Toewijzing van de stroombanen

Elke component op het plan verbinden met de stroombaan die hem voedt.

1. Kies in het palet onderaan het bord en daarna de huidige stroombaan (de zoekfunctie helpt bij grote borden).
2. Tik op het plan op alles wat op deze stroombaan werkt. Opnieuw tikken op een component van de stroombaan haalt hem eraf.
3. Ga naar de volgende stroombaan. De teller “N niet toegewezen” toont wat er overblijft; hij wordt “Alles is toegewezen”.

Kleuren en regels:

• Groen: huidige stroombaan. Oranje: zonder stroombaan. Grijs: andere stroombaan.
• Een component die al op een andere stroombaan staat: de app stelt “Verplaatsen naar …” of “Verwijderen uit stroombaan …” voor.
• Componenten die door een bediening verbonden zijn, wisselen altijd samen van stroombaan.
• Kies voor een domoticamodule de gebruikte uitgang.
• Een differentieelstroombeschermingsinrichting zonder toestel stroomafwaarts staat ook in het palet: als u ze kiest, krijgt ze haar stroombaan, met een referentie, en worden de componenten er rechtstreeks aan toegewezen. Om er daarna een toestel stroomafwaarts van te plaatsen, maakt u eerst die componenten vrij.

“Punten van de stroombaan bewerken” toont de punten in volgorde: u kunt ze herschikken (de referenties worden opnieuw genummerd), er een verwijderen of het op het plan tonen.

5 · Tertiaire documenten

Uitwendige invloeden, evacuatiewegen en veiligheidsinstallaties van een tertiair project.

Stap 5 verschijnt alleen bij een project van het type “Tertiair”. Elk document van het dossier heeft er zijn eigen sectie: links de status (volledig of punten aan te vullen); in het midden de inhoud; rechts de bladen zoals ze afgedrukt worden. Wijzigingen gelden meteen en kunt u ongedaan maken zoals elders.

De drie documenten:

• Tabel van de uitwendige invloeden: geef de ruimten een naam, vink “Publiek” aan voor de ruimten die voor het publiek toegankelijk zijn en kies daarna een “Sjabloon” uit de voorbeelden van het AREI, of de codes één voor één. Zonder specifieke invloeden gelden de niet-specifieke invloeden van tabel 9.1.
• Evacuatiewegen: de rol van elke ruimte (evacuatieweg, publiek van 50 personen of meer, moeilijk evacueerbaar), de uitgangen deur per deur en de verzamelplaats.
• Veiligheidsinstallaties: elke installatie met haar autonomie, bron en referentiedocument, de kritische installaties, en de conclusie, zelf geschreven of opgesteld op basis van de evacuatietijd.

Dezelfde gegevens kunt u ook wijzigen in de inspector van een zone (invloeden, publiek, evacuatie) en van een deur (uitgang).

Laadinrichting en zonnepanelen

Twee projecttypes met een vereenvoudigd verloop: één pagina voor de laadinrichting of de fotovoltaïsche installatie, daarna het plan en het bord.

Bij het aanmaken biedt “Type project” “Volledige installatie”, “Laadinrichting” en “Zonnepanelen” aan. De laatste twee documenteren werken die aan een installatie worden toegevoegd: het project begint met het net, het hoofdbord en zijn algemene differentieelstroombeschermingsinrichting van 300 mA, en daarna de toegekende stroombaan van de laadinrichting (differentieelstroombeschermingsinrichting van 30 mA en vermogensschakelaar) of die van de omvormer, al toegewezen. Het “Type installatie” (woning, tertiair, gemeenschappelijke delen) behoudt zijn betekenis: een laadinrichting bij een particulier blijft een huishoudelijke installatie.

Het verloop:

1. “1 Laadinrichting” of “1 Zonnepanelen”: één pagina bundelt wat het AREI voor deze werken vraagt. Het vermogen van de laadinrichting (3,7, 7,4, 11 of 22 kW) of van de omvormer kiezen dimensioneert de stroombaan: vermogensschakelaar, differentieelstroombeschermingsinrichting die alleen haar beschermt, polen en kabel. Elke waarde blijft aanpasbaar. “Merk en model” biedt gangbare laadinrichtingen, omvormers, modules en batterijen aan: er een kiezen neemt de gegevens van de technische fiche over (vermogen, beveiligingen, afmetingen); met “Ander…” vult u ze zelf in.
2. “2 Dak” (zonnepanelen): “Luchtfoto importeren” lokaliseert de werf aan de hand van het adres, coördinaten of een geplakte kaartlink, en legt de gratis orthofoto van het Gewest (Digitaal Vlaanderen, SPW, UrbIS) op schaal op het niveau “Dak”. “Modules”: tik om een module te leggen, sleep om een zone te vullen; “Uitlijnen”: sleep langs een dakgoot om de volgende modules te richten; “Strings”: tik of veeg over de modules in de volgorde van de bekabeling. “Afmetingen van de modules” biedt de gangbare formaten of eigen afmetingen aan.
3. “Gebouw”: enkele muren of een achtergrondplan volstaan om de garage of de oprit te situeren.
4. “Componenten”: de familie “Te plaatsen” van het palet toont de laadinrichting, de omvormer en de panelen van het project; tik er een aan en daarna het plan. Plaats ook het bord (familie “Borden”).
5. “Borden”: vul het bord zo nodig aan met zijn andere stroombanen. De stap “Toewijzing” verschijnt alleen als een component op het plan op zijn stroombaan wacht.

Wat de pagina vraagt:

• Laadinrichting (hoofdstuk 7.22): fabrikant, model, serienummer, vermogen en fasen, aansluitpunt, uitvoeringsdatum; in de laadinrichting ingebouwde beveiligingen (detectie van DC-fouten van 6 mA, differentieelstroombeschermingsinrichting van 30 mA, overstroom); plaats (vaste aansluiting, in open lucht en beschermingsgraad, uitwendige invloeden, aanrijdingen, elektrische noodonderbreking buiten een woning, aansluitpunt bij de parkeerplaats, buiten BE3-plaatsen); terugvoeding en de waarschuwing ervoor; laadbeheer en de maximale stroom ervan, waarvoor de stroombaan dan gedimensioneerd wordt (meerdere laadinrichtingen van 22 kW op één stroombaan). “Laadinrichting toevoegen” maakt een andere laadinrichting op haar eigen toegekende stroombaan.
• Zonnepanelen (hoofdstuk 7.112 en afdeling 9.1.2): panelen (piekvermogen, aantal, strings), DC-bekabeling, omvormer (type, serienummer, AC-vermogen, fasen, automatische ontkoppeling, DC-scheidingsschakelaar), eventuele batterij, aarding van de kaders, waarschuwingsborden, markering van de geleiders en documenten voor de klant.
• Technische fiche: voor een toestel uit de catalogus voegt “Fiche uit de catalogus toevoegen” ze meteen toe (aangemeld bij het ES Schémas-account), opent “Technische fiche openen” ze bij de fabrikant en “Gearchiveerde kopie” op archive.org als de link van de fabrikant niet meer antwoordt; anders zoekt “Technische fiche zoeken” de pdf online op merk en model, en voegt “Fiche toevoegen (pdf)…” ze aan het project toe. Haar pagina’s worden als bijlage bij het pdf-dossier gevoegd.
• Mijn toestellen: een toestel ingevuld met “Ander…” (merk, model, link naar de fiche) bewaart u met “Bewaren in mijn toestellen”, samen met de toegevoegde fiche; “Merk en model” biedt het daarna in elk project aan, gevolgd door “· mijn toestellen”. Het blijft op dit apparaat, voor uw account.
• Elke vraag krijgt “Ja”, “Nee” of “Te bepalen” als antwoord. Een antwoord zet de betrokken controles van “Te controleren” naar “Gecontroleerd” of “Te corrigeren”: een laadinrichting zonder detectie van DC-fouten vraagt zo een differentieelstroombeschermingsinrichting van type B, die “Naar type B” instelt.

Rechts op de pagina (erboven op een smal scherm) toont “Vóór het dossier” wat er nog te doen is, en daarna de controles die deze werken betreffen. Het pdf-dossier begint met de technische fiche van de laadinrichting of van de fotovoltaïsche installatie, met de gegevens die het controleverslag overneemt, en daarna het situatieplan (het dak met zijn modules en strings), het eendraadsschema en de lijst van de stroombanen; de toegevoegde technische fiches volgen als bijlage.

Documenten

Berekeningen

De berekeningsnota van een tertiair project: stromen, doorsneden, spanningsval, kortsluitingen en beveiligingen.

Enkel voor tertiaire projecten (installatietype “Tertiair”): een woning volgt tabel 4.11 en de regels voor huishoudelijke installaties, gecontroleerd in “Controles”. Voor elk bord geeft de nota de te verwachten kortsluitstroom, de spanningsval stroomopwaarts en het opgevraagde vermogen; voor elke stroombaan de bedrijfsstroom IB, de beveiliging, de leiding en haar toelaatbare stroom IZ, de spanningsval vanaf de oorsprong, de maximale en minimale kortsluitstroom en de beschermde lengte.

Elke controle vermeldt haar onderafdeling en geeft haar waarden:

• IB ≤ In ≤ IZ, met de conventionele stromen van de vermogensschakelaars en van de gG-smeltzekeringen (onderafdeling 4.4.3.2).
• Onderbrekingsvermogen tegenover de te verwachten kortsluitstroom van het bord, filiatie inbegrepen (4.4.2.1, 4.4.1.3).
• Minimale kortsluitstroom aan het einde van elke leiding en beschermde lengte (5.3.5.5 h).
• Thermische belasting I²t ≤ k²S² bij de maximale kortsluitstroom (4.4.2.1).
• Uitschakeling bij een fout binnen de tijd van de veiligheidscurve in een TN-netsysteem (4.2.3.4) en beschermingsgeleider (5.4.3.2).
• Spanningsval vanaf de oorsprong: 3 % voor verlichting, 5 % voor andere toepassingen (5.2.5, regels van goed vakmanschap).

Vul de “Te verwachten Icc aan de oorsprong (kA)” van de voeding in, opgegeven door de distributienetbeheerder, en voor elke kabel de plaatsingswijze, de lengte (“Auto (situatieplan)” volstaat), de omgevingstemperatuur (die van de bodem, standaard 20 °C, als ze ingegraven is) en het aantal gegroepeerde stroombanen: IZ volgt NBN HD 60364-5-52. De isolatie en de geleider volgen uit het kabeltype (XVB: XLPE). Een contactdoos zonder vermogen telt voor de nominale stroom van haar beveiliging.

Controles

De AREI-controles van het dossier: wat moet worden gecorrigeerd, daarna wat moet worden gecontroleerd.

De vaststellingen zijn gesorteerd op dringendheid: eerst “Te corrigeren”, daarna “Te controleren” (ontbrekende gegevens of professioneel nazicht nodig), daarna wat conform is. Elke vaststelling verwijst naar de betrokken bepaling.

Een vaststelling die aan een element gekoppeld is, toont “Tonen op het plan”: een tik erop opent het plan in de stap Componenten met het element geselecteerd. Vaststellingen over het project als geheel (identificatie van de werf, markering…) corrigeert u in het titelblok of in de borden.

Vermeld in de eigenschappen van een differentieelstroombeschermingsinrichting of een vermogensschakelaar de markeringen die u kent: de scheidingsfunctie van de inrichting aan de oorsprong, de markering “3000 A, 22,5 kA²s” van een inrichting van ten hoogste 40 A, de energiebegrenzingsklasse 3 van een vermogensschakelaar van de eerste lijn (“Insteekautomaat” voor degene die de regel uitsluit). Een toestel zonder een van die markeringen wordt getoetst aan zijn uitvoeringsdatum: de afwijkingen 8.2.1 en 8.2.2 houden het in dienst als het oud genoeg is. Wordt het niet opgegeven, dan wordt het niet gecontroleerd.

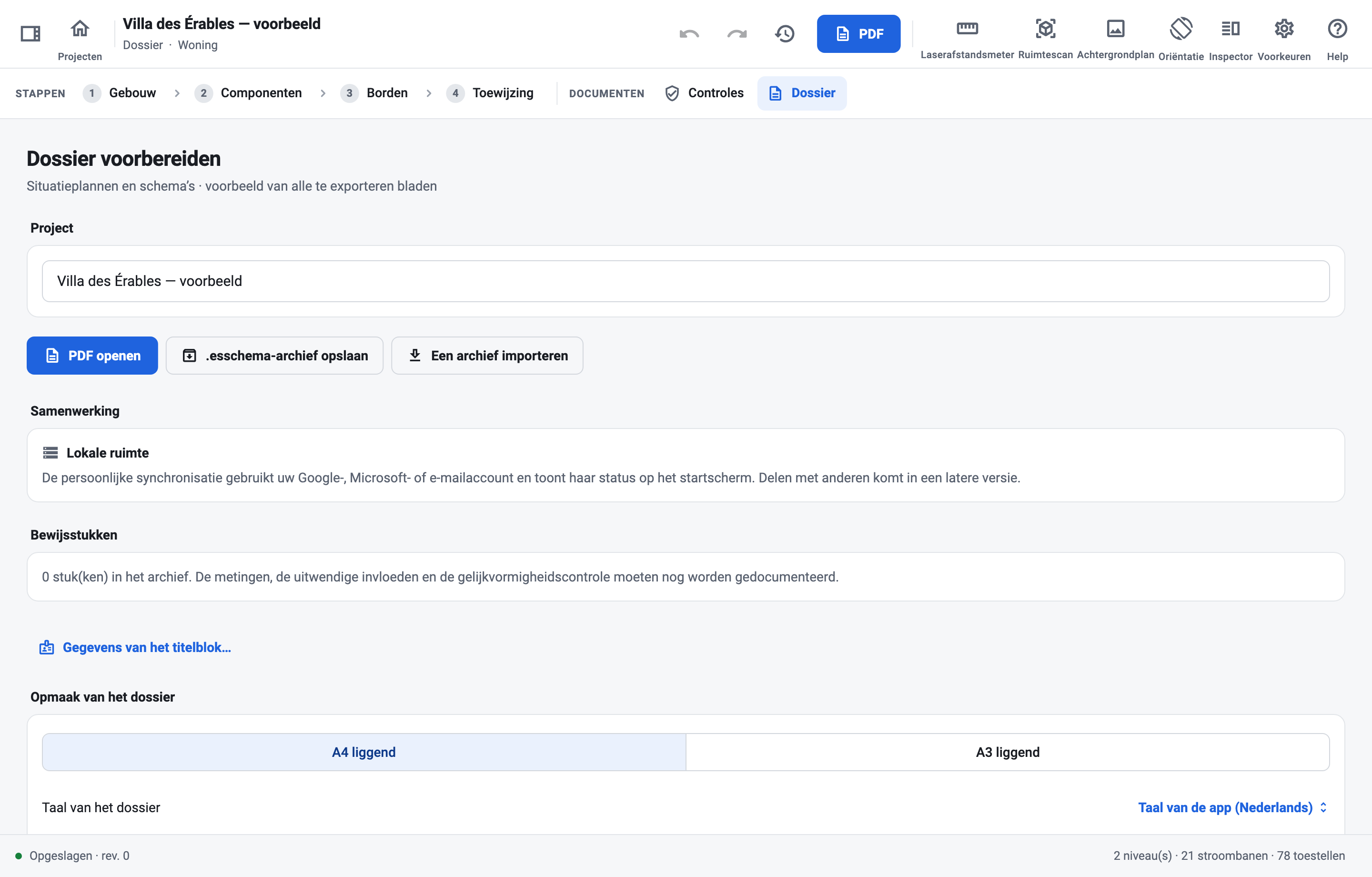

Dossier en PDF

Titelblok, opmaak, keuze van de bladen, export van de PDF en van het archief.

1. Pagina “Dossier”: tik op “Gegevens van het titelblok…” voor de installateur, het erkend organisme, de werf, de klant, de handtekeningen en het logo.
2. Stel de “Opmaak van het dossier” in: A4 of A3 liggend, “Taal van het dossier”, vergrote symbolen, onderliggende verdieping als referentie, bedieningsverbindingen, optionele bijlagen. Het dossier kan in het Frans, het Nederlands of het Engels worden opgesteld, ongeacht de taal van de app: standaard volgt het die taal.
3. Vink in “Bladen van de PDF” de bladen aan die u wilt opnemen en wijzig hun volgorde: de nummers volgen mee.
4. Tik op “PDF” (kop) of “PDF openen”: het dossier wordt voorbereid en opent in de PDF-lezer van het toestel (Voorvertoning op Mac, Snelle weergave op iPad, de standaardlezer op Windows en Android), van waaruit u het kunt afdrukken, delen of opslaan.

Het dossier kan bevatten:

• Situatieplannen (één per verdieping), eendraadsschema’s, indeling van de borden en klemmenstroken.
• Aansluiting op het net en bedieningen.
• Optioneel: functionele verbindingen en klemmen, legende van de symbolen, toegepaste regels van deel 8, controles en berekeningsnota’s.
• Tertiair project: tabel van de uitwendige invloeden, plannen en lijst van de evacuatiewegen, lijst van de veiligheids- en kritische installaties.

Tertiair project: deze drie documenten vult u aan in stap 5, Tertiaire documenten. Als er iets ontbreekt, meldt de pagina Dossier dat en opent “Aanvullen” het betrokken document.

De eendraadsschema’s (“Eendraadsschema · bord”) tonen alle stroombanen en hun vervolg, aangemaakt uit het elektrische model: om ze te wijzigen, past u de borden (stap 3) of de toewijzingen (stap 4) aan. Stroomopwaartse beveiligingen die van het ene blad op het andere herhaald worden, zijn dezelfde toestellen. Elke differentieelstroombeschermingsinrichting wordt er genoemd naar de stroombanen die ze beschermt, in de volgorde van de referenties (“30 mA (A–G)”, “300 mA (alle stroombanen)”); een vervolg op een ander blad draagt de naam van zijn toestel.

“.esschema-archief opslaan” exporteert het volledige project; “Een archief importeren” opent er een kopie van.

Hulpmiddelen

Laserafstandsmeter

Een Bosch- of Leica-laserafstandsmeter met Bluetooth stuurt zijn metingen rechtstreeks naar de app.

1. Zet de meter aan en schakel zijn Bluetooth in.
2. Tik op “Laserafstandsmeter” in de kop, daarna op “Een laserafstandsmeter zoeken” en “Verbinden”.
3. Meet: de waarde komt in het lengteveld dat u aan het invullen bent. Zonder actief veld wordt ze de lengte van de laatst getekende muur.

“Snelle modus” van het muurgereedschap: ga tegen de klok in rond de ruimte en meet elke muur. Om de ruimte te plaatsen, tekent u eerst het begin van de eerste muur met de hand: de eerste meting geeft de lengte. Anders begint de ruimte in het midden van het beeld, met de eerste muur naar rechts. Elke meting tekent de volgende muur, een kwartslag naar links van de vorige; “Omkeren”, naast de nieuwe muur, laat hem naar rechts draaien. De meting geldt voor de binnenzijde. Een bleke muur toont waar de volgende meting komt: “Volgende: links” ernaast laat hem vóór het meten naar rechts draaien, en dat geldt ook voor de volgende muren: gekozen bij de eerste hoek, gaat u met de klok mee rond de ruimte. “Omkeren” draait één enkele hoek. “Draaien” draait de eerste muur van een nieuwe ruimte een kwartslag. Zonder laser (of op Windows) typt u elke lengte in het kader bovenaan het plan en drukt u op Enter: ze telt als een meting, diagonalen inbegrepen.

Tik bij de laatste muur op “Ruimte sluiten”: de hoeken, zelden recht, worden gecorrigeerd zodat de ruimte sluit zonder de gemeten lengtes te wijzigen. Aan de lengtes alleen ziet u niet of een ruimte scheef staat: de nog nuttige diagonalen verschijnen gestippeld (A, B…) met hun aantal. Meet er een van hoek tot hoek: de meting gaat naar de diagonaal met dezelfde lengte; komen er meerdere in aanmerking, tik dan op de juiste. “Voltooien” houdt de ruimte zonder de resterende diagonalen.

Ondersteunde modellen: Bosch GLM of PLR met Bluetooth (GLM 50 C, GLM 100-25 C, PLR 30 C…) en Leica DISTO met Bluetooth Smart (D1, D2, D110, D510, D810 touch, X3, X4…). De meter wordt onthouden en maakt zelf opnieuw verbinding. “Deze meter vergeten” wist hem.

Ruimtescan (iPhone)

Een ruimte importeren die met de LiDAR van de iPhone gescand is (ES Schémas Mobile).

1. Open op een iPhone met LiDAR (12 Pro of recenter) ES Schémas Mobile, tabblad Scans, en scan de ruimten.
2. Open in de studio het niveau en tik op “Ruimtescan”. Op iPad ziet de iPhone deze iPad zolang het venster open blijft: tik in de scan op de iPad om hem te versturen. Op Mac, Windows of Android deelt u het scanbestand met dit toestel en kiest u daarna “Scanbestanden kiezen…”.
3. Controleer het voorbeeld: oriëntatie, “Rechtzetten op de muren”, dikte van de buitenmuren, namen van de herkende ruimten.
4. Tik op “Importeren”. Muren, openingen en ruimtenamen komen op de getoonde verdieping terecht, geselecteerd: sleep ze om ze bij te stellen.

Het importeren maakt u in één keer ongedaan met “Ongedaan maken”. Deuren en ramen die te ver van een muur liggen, worden genegeerd. Er is geen internetverbinding nodig: de iPhone en de iPad praten rechtstreeks met elkaar, via wifi of Bluetooth.

Achtergrondplan (gescand plan)

Tekenen op een gescand of gefotografeerd architectenplan, op schaal gebracht met een meting ter plaatse.

1. Open het niveau en tik op “Achtergrondplan” in de kop. Kies het plan: een pdf of een JPEG-, PNG- of TIFF-afbeelding (op een iPad kan ook een foto uit de fotobibliotheek). Tik bij een pdf van meerdere pagina’s op die van het niveau. Het plan komt onder de getoonde verdieping te liggen, half doorzichtig.
2. “Op schaal brengen” opent meteen. Kies een lengte die u ter plaatse kunt meten, zo lang mogelijk (een gevel, een lange muur, een muuropening), en tik op de twee uiteinden ervan op het plan: A, daarna B. Zoom in om nauwkeurig te mikken; sleep A of B om ze bij te stellen.
3. Meet die lengte ter plaatse, vul ze in en tik op “Toepassen”. Met een verbonden laserafstandsmeter wordt de meting vanzelf toegepast zodra A en B geplaatst zijn. Het plan krijgt de schaal; A blijft op zijn plaats.
4. Teken daarna de muren erover, of plaats de componenten rechtstreeks op het plan.

“Rechtzetten op A–B” draait het plan ook zodat A–B horizontaal of verticaal ligt: handig voor een scheve scan of foto. Met het paneel “Achtergrondplan” verplaatst u het daarna (sleep het; op een tablet houdt u het vast en sleept u), draait u het een kwartslag, stelt u de dekking in, vervangt of verwijdert u het; “Op schaal brengen” meet opnieuw. “Voltooien” of Esc sluit het paneel, “Achtergrondplan” opent het opnieuw.

Elke verdieping heeft haar eigen achtergrondplan. De laag “Achtergrondplan” van de inspector verbergt het op het scherm; in “Opmaak van het dossier” bepaalt “Achtergrondplannen onder de situatieplannen tonen” of het in de pdf staat. De afbeelding wordt in het project bewaard en ermee gesynchroniseerd, verkleind tot 4.096 pixels aan de langste zijde.

Een pdf wordt bij het importeren omgezet in een afbeelding: een architectenplan op A0 houdt ongeveer 0,3 mm van het blad per pixel. Een pdf die met een wachtwoord beveiligd is, kan niet gelezen worden: sla de pagina op als afbeelding.

Synchronisatie tussen toestellen

Uw projecten terugvinden op Mac, iPad, Android en Windows met uw Google-, Microsoft-, Apple- of e-mailaccount.

1. Tik op het startscherm op “Aanmelden”, daarna op “Doorgaan met Google”, “Aanmelden met Microsoft” of “Doorgaan met Apple”, of vul uw e-mailadres en wachtwoord in.
2. Bestaat er nog geen account voor dit adres, dan stelt de app voor er een aan te maken: kies een wachtwoord van minstens 8 tekens en vul daarna de zescijferige code in die u per e-mail ontvangt (15 minuten geldig). Wachtwoord vergeten? Tik op “Wachtwoord vergeten?”, vul de code in die u per e-mail ontvangt en kies een nieuw wachtwoord: uw andere toestellen moeten zich daarna opnieuw aanmelden.
3. De projecten synchroniseren daarna vanzelf, enkele seconden na elke wijziging en elke minuut. Alleen de gewijzigde delen worden verstuurd: een muur verplaatsen verstuurt enkele kilobytes, zelfs in een project met zware bijlagen. “Synchroniseren” forceert een onmiddellijke verzending.

• Worden gesynchroniseerd: de projecten, hun namen, de duplicaten, de imports, de prullenbak, het herstellen en de definitieve verwijderingen.
• Wordt niet gesynchroniseerd: de handtekening van de standaardinstallateur, bewaard op elk toestel voor uw account.
• “Versies”: de gesynchroniseerde versies van een project (alle versies van de laatste 30 dagen, daarna één per dag); “Herstellen” maakt er de meest recente versie van, terwijl de huidige versie in de geschiedenis blijft.
• “Afmelden”, onder “Account”, stopt de synchronisatie en verbergt de projecten: ze blijven op het toestel, gekoppeld aan uw account, en verschijnen weer bij het aanmelden.
• Elk account heeft zijn eigen ruimte, en het team van een onderneming de zijne: niemand anders ziet uw projecten. Google-, Microsoft-, Apple- en e-mailaccounts blijven gescheiden, zelfs met hetzelfde adres. Uw projecten zijn gekoppeld aan uw account: meld u aan om ze te zien. Eenmaal aangemeld werkt alles ook offline, zelfs na het sluiten van de app.
• In een bedrijf delen de gebruikers van zijn licenties één ruimte: elk van hen ziet en wijzigt alle projecten van het team. De projecten die een account al had, komen erbij wanneer het gebruiker van een licentie wordt. Een account dat geen gebruiker meer is of het bedrijf verlaat, laat de projecten bij het team: ze verdwijnen van zijn toestellen.

Hetzelfde project kan tegelijk op meerdere toestellen worden gewijzigd, de uwe of die van uw collega’s, bijvoorbeeld de plannen op het ene en de borden op het andere: de wijzigingen worden binnen enkele seconden samengevoegd. Onder de projectnaam toont “Ook geopend op …” uw andere toestel, “Ook geopend door …” de collega, en “Wordt nu bewerkt …” dat er gewerkt wordt. “Ongedaan maken” maakt alleen de wijzigingen van dit toestel ongedaan.

Bij een conflict (hetzelfde element verschillend gewijzigd op beide toestellen, of op het ene verwijderd en op het andere gewijzigd) gaat geen enkele versie verloren: die van u wordt bewaard in een kopie “… — lokaal conflict” om te vergelijken.

Gebaren en sneltoetsen

Het plan bedienen met de vinger, de muis en het toetsenbord.

Tablet:

• Het plan verschuiven: sleep met “Selectie” vanuit een lege zone; of sleep met twee vingers.
• Zoomen: knijpen; of “Inzoomen” / “Uitzoomen”; “Centreren” brengt de hele verdieping in beeld.
• Een object verplaatsen: houd het even vast (een korte trilling) en sleep dan. Snel slepen vanaf een object verschuift het plan.
• Een tweede vinger neerzetten annuleert het bewerkingsgebaar dat bezig is.
• Lang indrukken in de stap Toewijzing: een vergeten component toevoegen aan de huidige stroombaan.
• Pagina Borden: lang indrukken op een stroombaan om hem te slepen.

Muis en touchpad:

• Het plan verschuiven: scrollwiel of scrollen op het touchpad, of slepen vanuit een lege zone.
• Zoomen: knijpen op het touchpad, of ⌘ + scrollwiel (Ctrl + scrollwiel op Windows).
• Rechtsklik in de stap Toewijzing: een vergeten component toevoegen.
• Ctrl-klik in meervoudige selectie: een element uit de selectie halen.

Toetsenbord:

• Esc: het tekenen beëindigen en terugkeren naar “Selectie”; een venster sluiten.
• Backspace of Delete: de selectie verwijderen.
• ⌘Z / Ctrl+Z: ongedaan maken. ⌘⇧Z / Ctrl+Shift+Z (of Ctrl+Y): opnieuw.
• ⌘= / Ctrl+= en ⌘- / Ctrl+-: zoomen; ⌘0 / Ctrl+0: het plan aan het venster aanpassen.
• Pijltoetsen: de selectie verplaatsen (Shift voor een kleine stap). ⌘D / Ctrl+D: dupliceren; ⌘A / Ctrl+A: alles op het niveau selecteren.
• In een invoerveld werken deze sneltoetsen op de tekst, niet op het project.
• ⌘W / Ctrl+W: het project sluiten.
• F1 (fn + F1 op het toetsenbord van een Mac-laptop): de help openen.
• Enter: een venster bevestigen.

Goed om te weten

Licentie

De proefperiode van uw onderneming, de afgedrukte identiteit, uw toestellen en uw team.

De proefperiode starten:

1. Meld u aan en tik dan op het startscherm op “Account”.
2. Geef het “Ondernemingsnummer (KBO)” op en tik dan op “Opzoeken in de KBO”.
3. Kies de “Naam om af te drukken” en het “Adres om af te drukken” uit de officiële gegevens, vul het telefoonnummer en de e-mailadressen aan, bevestig dat u gemachtigd bent om de onderneming te vertegenwoordigen en tik dan op “Onderneming registreren”: de gratis proefperiode begint, of zodra de controle afgerond is als de officiële gegevens onvolledig zijn.

• De naam, het ondernemingsnummer, het adres, het telefoonnummer en het e-mailadres van de onderneming worden op alle documenten afgedrukt. Ze worden vergrendeld zodra u een abonnement neemt: schrijf ons om ze te wijzigen. Handtekening, datum en logo blijven eigen aan elk project.
• Onderneming al geregistreerd: stuur een aanvraag naar de beheerder, die ze aanvaardt in “Account” › “Team”. Daar kiest de beheerder ook, onder de collega’s, de gebruikers van de licenties van de onderneming.
• Leerling, cursist of lesgever in een opleiding tot elektricien: registreer geen onderneming. Stuur ons een bewijs van het lopende schooljaar (uw inschrijvingsattest, of dat van uw school als lesgever) met het e-mailadres van uw account naar contact@electrosmart.be: wij activeren de gratis onderwijslicentie. Uw naam en uw school worden op uw documenten afgedrukt, met de vermelding ervan.
• Elke gebruiker werkt in totaal op twee toestellen, welke ook (Windows-pc, Mac, iPad, Android-tablet); ES Schémas Mobile op een telefoon telt niet mee. Om naar een ander toestel over te stappen, verwijdert u er een in “Account” › “Toestellen” (hoogstens drie keer per 30 dagen).
• De licentie wordt bij elke opening gecontroleerd als het netwerk het toelaat. Offline blijft ze 7 dagen geldig; maak daarna opnieuw verbinding en tik op “Nu controleren”.
• Uw account verwijderen: helemaal onderaan in “Account”, “Mijn account verwijderen…”, en typ dan VERWIJDEREN om te bevestigen. Uw gesynchroniseerde projecten en de projecten van deze account op het toestel worden gewist (die van het bedrijfsteam blijven bij het team): exporteer eerst het archief van wat u wilt bewaren.

Zonder geldige licentie (proefperiode voorbij, abonnement gestopt, te lang offline) openen de projecten alleen-lezen: u kunt ze raadplegen, hun pdf genereren (met de identiteit van de beëindigde licentie), hun archief exporteren en de prullenbak beheren, maar u kunt ze niet meer wijzigen en geen rijetiketten meer afdrukken. Projecten die met een onderwijslicentie zijn begonnen, behouden de vermelding ervan op al hun documenten, welke licentie ook volgt. De banner “Alleen-lezen” geeft de reden; “Licentie” toont hoe u dat verhelpt.

Beperkingen en verantwoordelijkheid

Wat de app doet, en wat ze niet garandeert.

• Projecten worden gedeeld tussen de gebruikers van de licenties van één bedrijf; met iemand buiten het bedrijf gebruikt u het .esschema-archief.
• Een bestaand dossier overnemen uit zijn scan of PDF (plannen en eendraadsschema’s) is nog niet mogelijk: dat is in ontwikkeling. Leg intussen zijn plan eronder als achtergrondplan.
• Een laag op het scherm verbergen haalt ze niet uit de PDF.

Veelgestelde vragen

Geen enkele vraag komt overeen met deze zoekopdracht.
